重型圆边韩式聚氨酯脚轮
◆ 支架:旋转顶板双钢球轨道及独特的反钢腕圆弧设计、更耐重、转动灵活,支架底板及腿料采用国标6mm厚优质钢板冲压焊接成型,双珠盘配耐高/低温润滑脂,表面镀锌。
◆ 轮子:由优质液体聚氨酯(PU)浇注而成,配合坚固的铸铁轮芯和优质精密轴承,圆边滑行阻力小,具有耐磨耗、耐化学腐蚀、抗张力强、耐高压重荷、抗撕裂、和减震缓冲等性能,摩擦力小,广泛应用于物流搬运设备。
◆ 产品规格:万向、固定、万向带双刹、万向带边刹、固定带刹车、万向带胎面刹车(刹住轮子不可转动)、万向转定向装置(手动式活塞设计非锁定状态下连续转动,锁定状态下直线运动)、万向带胎面刹带方向锁(刹住脚轮完全静止不动)
◆ 轮子:由优质液体聚氨酯(PU)浇注而成,配合坚固的铸铁轮芯和优质精密轴承,圆边滑行阻力小,具有耐磨耗、耐化学腐蚀、抗张力强、耐高压重荷、抗撕裂、和减震缓冲等性能,摩擦力小,广泛应用于物流搬运设备。
◆ 产品规格:万向、固定、万向带双刹、万向带边刹、固定带刹车、万向带胎面刹车(刹住轮子不可转动)、万向转定向装置(手动式活塞设计非锁定状态下连续转动,锁定状态下直线运动)、万向带胎面刹带方向锁(刹住脚轮完全静止不动)
上图型号:M4-6109-949 6寸万向脚轮 |
上图型号:M4-6108-949 6寸定向轮 |
上图型号:M4-6109-949S4 6寸万向带双刹车脚轮 |
上图型号:M4-6109-949S1 6寸万向带边刹车脚轮 |
上图型号:M4-6109-949S2 6寸万向带胎面刹车脚轮 |
上图型号:M4-6109-949-1 6寸万向带方向锁脚轮 |
上图型号:M4-6109-949S1-1 6寸万向带边刹车带方向锁脚轮 |
上图型号:M4-6109-949S2-1 6寸万向带胎面刹车带方向锁脚轮 |

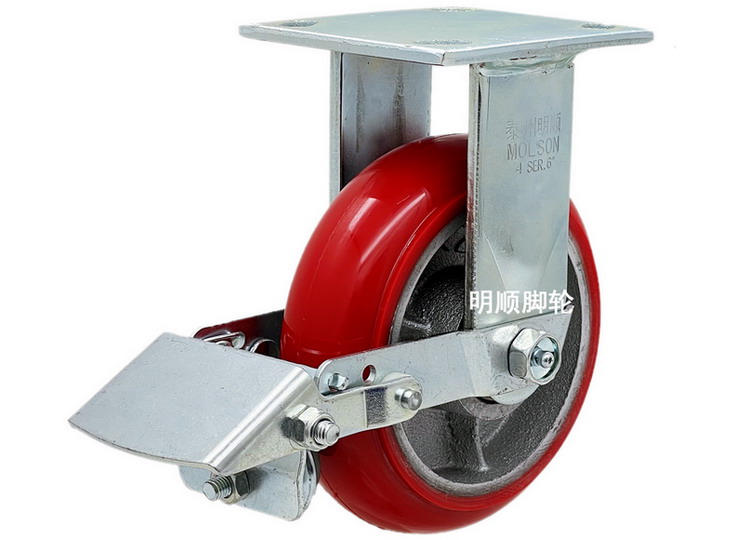

上图型号:M4-6108-949S2 6寸固定带胎面刹车脚轮 |
根据下表数据,选择适合您的重型脚轮型号:
轮径 |
轮宽 |
承载 |
单轮材质 |
轴承 |
全高 |
转动半径 |
带双刹车 |
带胎面刹 |
100 (4英寸) |
51 (2英寸) |
320 | 圆边韩式聚氨酯 | 双滚珠 | 143 | 90 | 141 | 156 |
125 (5英寸) |
370 | 165 | 108 | 147 | 168 | |||
150 (6英寸) |
450 | 191 | 127 | 153 | 195 | |||
200 (8英寸) |
520 | 241 | 165 | 187 | 226 |
轮径 |
明 顺 M4 系 列 重 型 圆 边 韩 式 聚 氨 酯 脚 轮 产 品 型 号 -1 | ||||||
万向轮 |
固定轮 |
万向带双刹车轮 |
万向带边刹车轮 |
万向带方向锁轮 |
|||
100 (4英寸) |
M4-4109-949 | M4-4108-949 | M4-4109-949S4 | M4-4109-949S1 | M4-4109-949-1 | ||
125 (5英寸) |
M4-5109-949 | M4-5108-949 | M4-5109-949S4 | M4-5109-949S1 | M4-5109-949-1 | ||
150 (6英寸) |
M4-6109-949 | M4-6108-949 | M4-6109-949S4 | M4-6109-949S1 | M4-6109-949-1 | ||
200 (8英寸) |
M4-8109-949 | M4-8108-949 | M4-8109-949S4 | M4-8109-949S1 | M4-8109-949-1 | ||
轮径 |
明 顺 M4 系 列 重 型 圆 边 韩 式 聚 氨 酯 脚 轮 产 品 型 号 -2 | ||||||
万向带边刹带方向锁轮 |
万向带胎面刹车轮 |
万向带胎面刹车带方向锁轮 |
固定带刹车轮 |
||||
100 (4英寸) |
M4-4109-949S1-1 | M4-4109-949S2 | M4-4109-949S2-1 | / | |||
125 (5英寸) |
M4-5109-949S1-1 | M4-5109-949S2 | M4-5109-949S2-1 | / | |||
150 (6英寸) |
M4-6109-949S1-1 | M4-6109-949S2 | M4-6109-949S2-1 | M4-6108-949S2 | |||
200 (8英寸) |
M4-8109-949S1-1 | M4-8109-949S2 | M4-8109-949S2-1 | M4-8108-949S2 |
明顺M4系列重型脚轮底板安装尺寸图:
